一、簡介

ZSFM型雨淋閥采用隔膜止回的原理，在隔膜的兩面通道的管路壓力基本平衡時，隔膜處于關閉狀態，當供水系統壓力大于管網噴水系統管路壓力時，隔膜能自動打開的一種單向止回閥，可和其它部件組成多種雨淋報警滅火系統，適用于醫院、賓館、商場、工廠、機場、娛樂(lè )場、圖書館、體育場、會(huì )展中心等自動噴水滅火系統。

二、產品型號規格及技術參數

三、主要結構

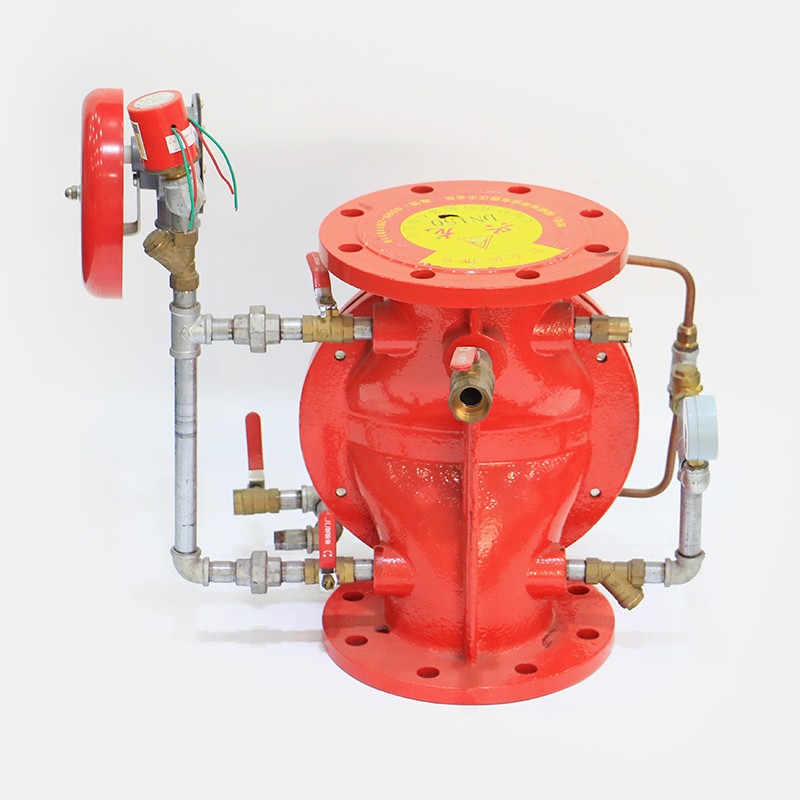

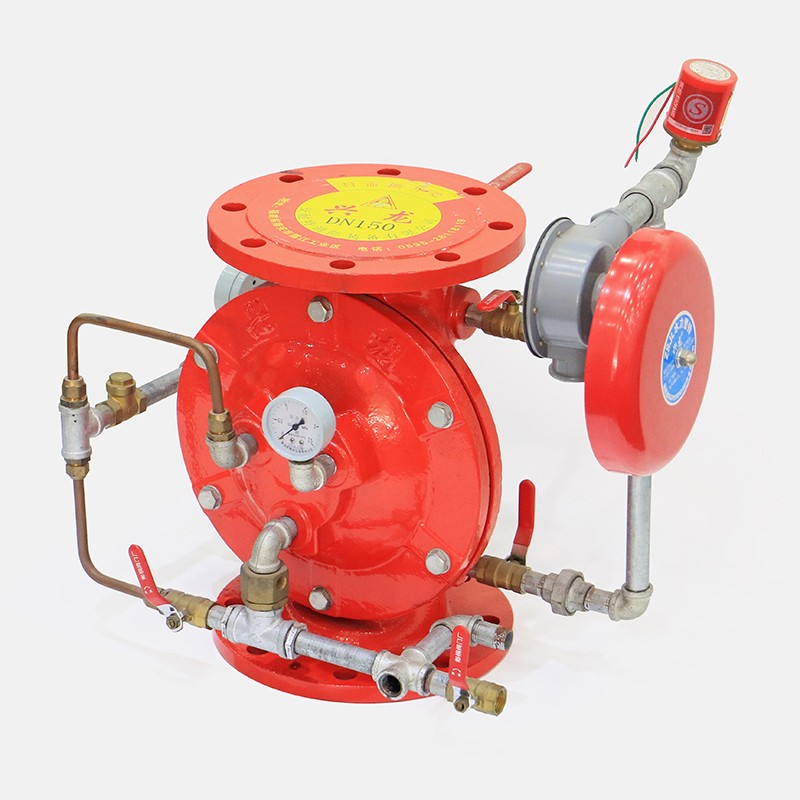

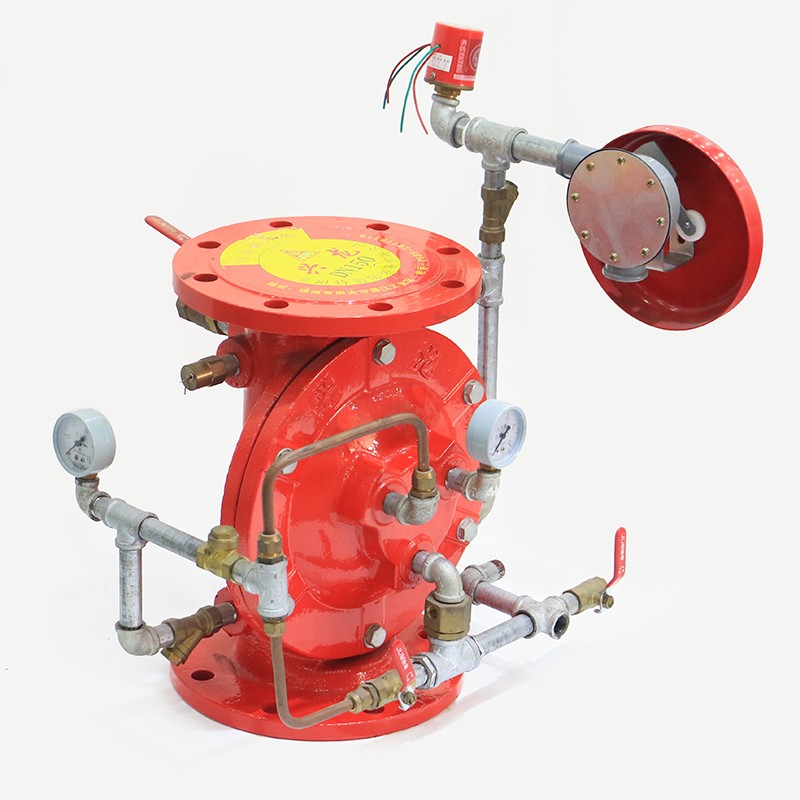

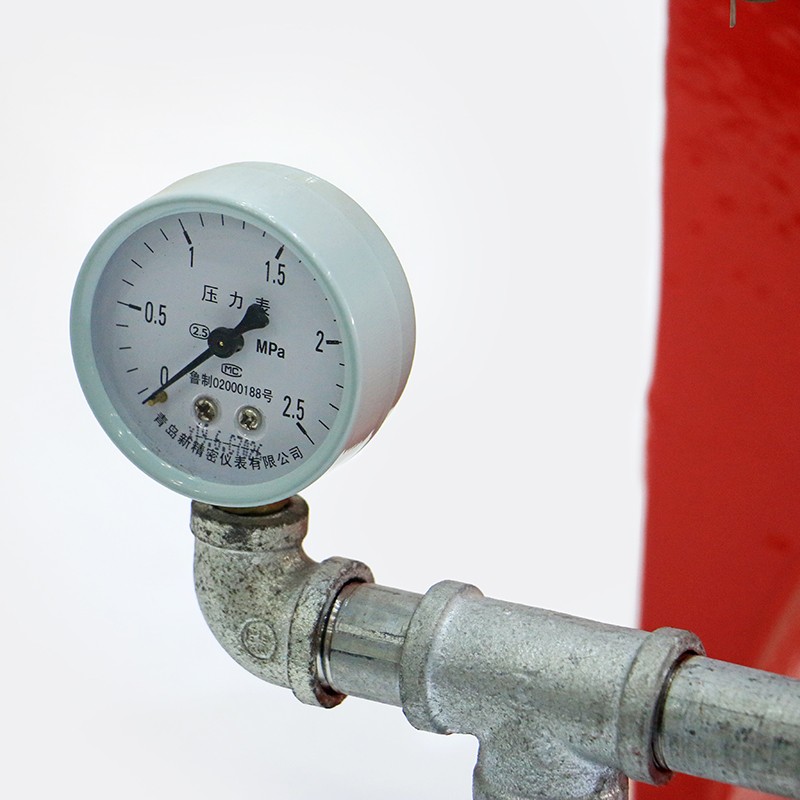

ZSFM型雨淋閥由閥體、閥蓋、閥瓣等零件和管路附件、防復位閥、電磁閥、壓力開關和水力警鈴等部件組成

四、工作原理

隔膜式雨淋閥，當隔膜關閉時、將閥體隔成上、下兩個部份，上部連接自動噴水滅火系統管網，下部與供水系統管網相接、蓋與隔膜在密封后形成一個有控制壓力的內腔，有管路和閥體上部供水管路相連接，當內腔壓力與供水管路壓力基本平衡時，隔膜處于密封狀態（即伺應狀態），此時，供水系統無法向管網供水，當隔膜控制室內壓力下降時，隔膜自動打開供水。
1、ZSFM型雨淋閥在不同的安裝要求下主要有以下兩種性能特點：
(1)在自動噴水滅火管網上安裝開式噴頭，平時管網無水，由隔膜將供水系統隔住，一旦隔膜打開， 整個保護區的開式噴頭同時噴水撲滅火災，適用于易燃、易爆的堆棧和倉庫。
(2)在動噴水滅火管網上安裝閉式噴頭，平時管網充水，由隔膜將供水系統隔住，一旦發生火災， 噴頭開啟，雨淋閥隔膜打開，整個保護區的閉式噴頭同時噴水撲滅火災。
2、用不同控制探測系統裝置控制隔膜的開啟壓力，形成濕式、干式和電控三個雨淋滅火報警系統。
(1)濕式控制系統
由ZSFM雨淋閥和閉式噴頭組成，閉式噴頭管路有水，供水系統被隔膜密封，當作為探測用的閉式噴頭受火災發生后熱度爆裂時，閉式噴頭噴水，管網壓力下降，隔膜室內壓力隨之下降，隔膜自動打開供水，噴頭開始噴水滅火，水力警鈴和壓力開關同時動作，但噴水的僅為破碎的閉式噴頭所處的區域，不能大面積噴水。
(2)干式控制系統
由ZSFM雨淋閥和開式噴頭以及分散在保護區的火警探測器，干式控制驅動部件是氣動閥，一端與探測系統管路相連，一端與ZSFM雨淋閥的隔膜控制腔連接，平時管網的氣體由氣體壓力維護裝置進行自動維持在一定的氣壓，管網中無水，氣壓保持隔膜的密封，當探測系統發現火警時，管網氣壓下降，氣體維護無法穩住氣壓，隔膜控制腔壓力下降，隔膜無法密封，開始供水，開式噴頭開始噴水控火和滅火。
(3)電控系統
由ZSFM型雨淋閥，開式噴頭和火警電子探測器組成，當電控箱（柜）接收來自電子探測器發出的火警信號，經過聯動，向安裝在ZSFM雨淋閥的電磁閥發出指令，釋放隔膜控制腔壓力，隔膜自動開啟供水，開式噴頭開始噴水滅火。根據保護區域，保護物資的需要，你可以設計出在火警發生后要整個區域全部噴水進行控火，保護和滅火的開式噴頭管網，和火警區域局部噴水的閉式噴頭管網，也可以根據環境溫度設計成干式和濕式的控制系統，ZSFM雨淋報警閥均能為你設計服務。

五、安裝、調試與操作

(1)安裝
a. 安裝前，管路應進行過沖洗和壓力試驗；
b. 在搬運起吊本閥時，應在兩法蘭頸部施力，嚴禁在管路附件上用力，防止變形和損壞；
c. 本閥應垂直安裝在管路上，注意箭頭向上，如必須水平安裝時，請在訂貨時說明。安裝位置應考慮維修、保養和操作的足夠空間；
d. 本閥所有排水口應用合適口徑的鍍鋅管或軟管連接到排水管路上；
e. 電磁閥應通過控制模塊接到電控柜上，電壓DC24V；
f. 水力警鈴安裝時應記住，小口為進水口，水平安裝，大口為排水口，垂直安裝。
g. 本閥兩端宜各安裝帶有信號同口徑的消防蝶閥，便于控制和維修，本公司可以為你配套合格的手輪傳動和蝸輪傳動的ZSXF?D型消防用信號蝶閥。
(2)調試
a.安裝完成后，首先將進水口蝶閥關閉，水力警鈴的報警球閥（11）處于常開位置，復位球閥（5） 緊急手動帶鎖球閥（9）測試警鈴球閥（10）放水球閥（16）處于關閉狀態，關閉出水口蝶閥，開啟（5）、（9）、（16），這時，緩慢開啟進水口蝶閥，對ZSFM雨淋閥進行充水，在排除空氣后，關閉（5）、（9）等余水完全排完后，關閉（10），使ZSFM雨淋閥處于伺應狀態。
b.水力警鈴測試：關閉（11）開啟（10）水力警鈴應當報警； 關閉（10）排去警鈴中的余水后，開啟（11），本閥回到伺應狀態。
c.電磁閥測試：給常閉電磁閥（6）信號，電磁閥開啟，隔膜應在15～30s內開啟并繼續保持開啟狀態，如電磁閥意外信號中斷，隔膜仍然持續打開供水，此時，只要打開復位球閥（5），隔膜在30s自動復位，重新處于伺應狀態。
d.泄漏測試ZSFM雨淋閥少量泄漏由瀉水閥（15）完成，如長期滴水，說明隔膜密封性能不好，應進行修復。
(3)操作
a. 電控：各類探測系統發現火災后，傳遞信號給電控柜，電控柜發出指令打開電磁閥，隔膜打開 供水。
b. 自控：分散在管網上閉式噴頭受火災加溫爆破噴水或泄壓，隔膜控制腔壓力下降，隔膜自動打 開供。
c. 手控：火災發生時，火警探測系統尚未報警，在此緊急情況下，可以打開緊急手動帶鎖球閥（9）， 控制腔泄壓，隔膜打開供水。
d. 報警：隔膜打開后，供水系統供水，水流流入水力警鈴開始報警，壓力開關在有壓情況下發出 電信號，通過電控柜啟動消防水泵繼續供水，或啟動聲光報警器。
e. 復位：關閉電磁閥（6）和手動緊急帶鎖球閥（9），關閉放水球閥（16）和其它管路閥門，由于 控制腔壓力逐步上升，此時打開復位球閥（5），隔膜很快能復位密封，重新回到伺狀態。

六、維修和保養

本閥應按規定每月巡檢一次，模擬操作一次，檢查各部件性能是否可靠，并應在關閉進出口兩端蝶閥后，清洗管路和過濾器上的水垢雜物，檢查隔膜有否老化和破損，清洗水力警鈴、防復位器各流量孔堵塞物，并記錄在案備查。

七、注意事項

(1)ZSFM型雨淋閥在訂貨時，垂直安裝毋需說明，如需水平安裝時應在合同中注明；
(2)ZSFM型雨淋閥出廠時，用木箱包裝，并配有電磁閥、壓力表、水力警鈴、壓力開關，不必再行訂貨，并附使用說明書、裝箱單和合格證，進出口端所需用的ZSXF-D消防信號蝶閥應另外訂貨配套；
(3)手動開啟控制閥門應設置警示標志，防止人為操作；
(4)產品運輸過程中，應防雨減震，裝卸時防止撞擊；

八、售后服務

本公司產品在運輸、使用過程中有任何產品質量及服務質量問題請及時聯系我公司，我公司將竭誠為您服務。
