一、產品介紹

消防水流指示器主要用于自動噴水滅火系統，主要用于濕式自動噴水滅火系統中，一般安裝在系統各分區的配水干管上，將水流信號轉換為電信號輸送至報警器或控制中心顯示噴頭噴水的區域，對系統實施監控報警作用。是自動噴水滅火系統的主要部件之一。

二、主要性能及技術參數

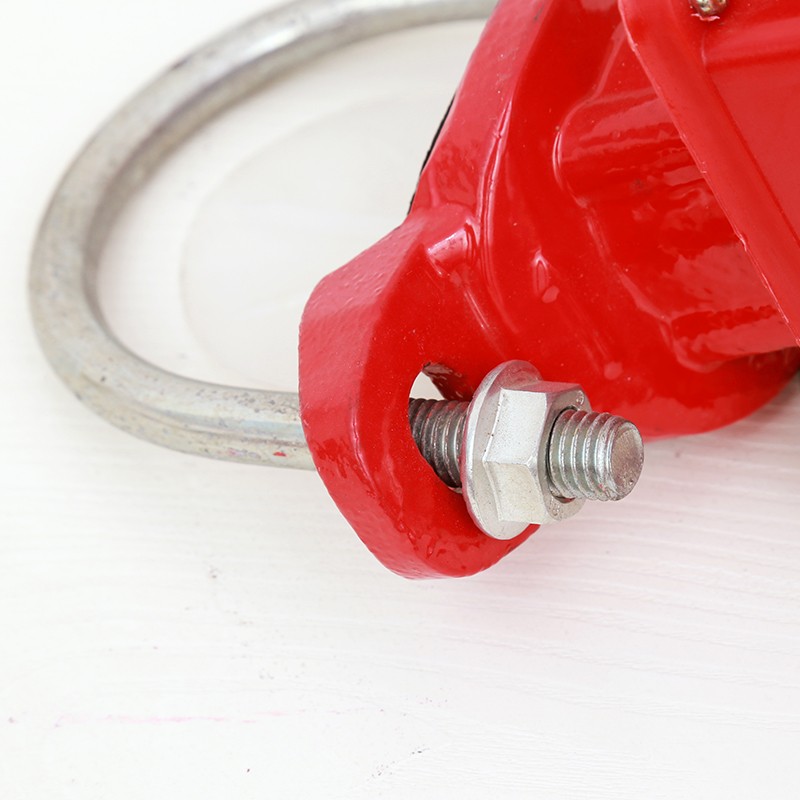

連接形式：馬鞍式
最大工作壓力：1.2MPa
延遲時間：2-90s
動作流量：＞15-37.5L/min
不動作流量：＜15L/min
工作電壓：DC24V
電流：0.5A
1.適用管路公稱通徑規格為DN50、DN65、DN80、DN100、DN125、DN150

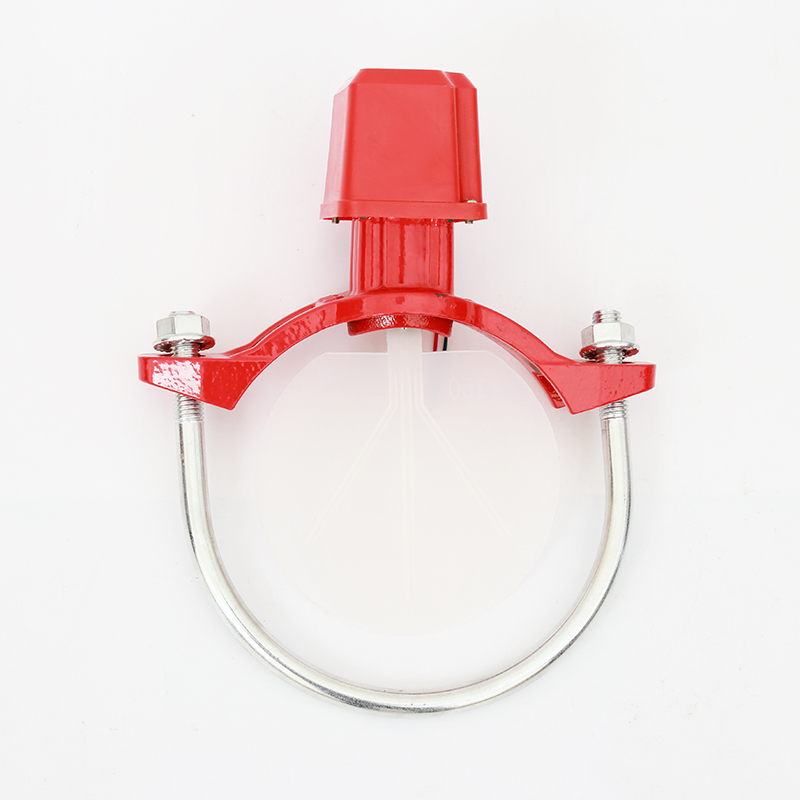

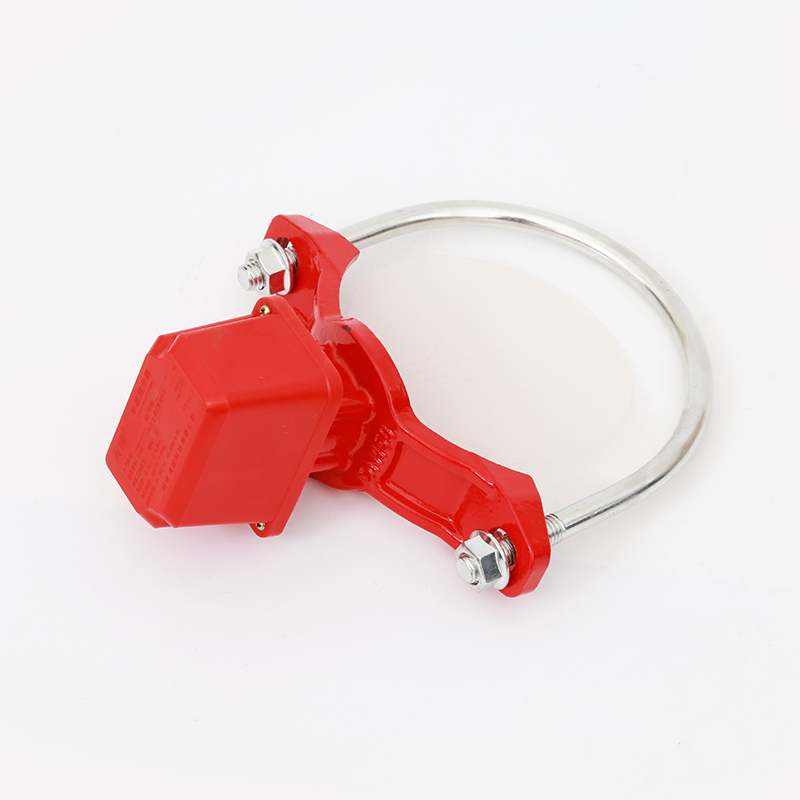

2.主要由本體、漿片、橡膠傳感組件、微動開關、銘牌盒組成
3.產品標準：GB5135.7-2003《自動噴水滅火系統第7部份：水流指示器》

三、安裝與使用

1.自動噴水滅火系統管路必須進行沖洗，清除管道雜物，污垢和焊渣、毛刺后方可安裝。
2.水流指示器必須安裝在前后同一個公稱通徑管道長度5倍的管路中。
3.水流指示器安裝插入管道時，應將傳感葉片卷成圓筒狀。拆卸時也應如此拉出
4.安裝應注意水流方向和產品上水流箭頭指示方向一致，一般安裝在水平管路上，如必須安裝在垂直管路上時，應先注意測試杠規定的流量時是否動作和復位。
5.ZSJZ型水流指示器為常閉式，接線時：十紅色線為NO，一黑色線C為動觸點。

四、維修和保養

1. 水流指示器安裝使用后，應定期進行檢查，每一季度至少撿查一次其靈敏應和電信號輸出是否可靠。
2. 一般故障產生的原因和解決方法

五、包裝、運輸和貯存

1.水流指示器在包裝箱中應單獨固定，避免相互碰撞；
2.包裝箱應有合格證明和使用說明書，每批應有裝箱清單；
3.包裝箱外應有明確放置方向，防潮標志；
4.運輸過程中應防雨減震，裝卸時應防止丟、拋、撞擊；
5.水流指示器存放在通風、干燥的庫房?jì)?，貯存溫度-10℃~40℃，應避免和腐蝕性物質共同貯存。

六、售后服務

本公司產品在運輸、使用過程中有任何產品質量及服務質量問題請及時聯系我公司，我公司將竭誠為您服務。
